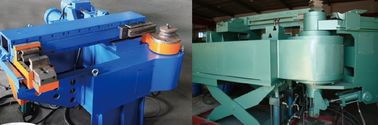

Cadena de producción de doblez del panel de la membrana del tubo de C a prueba de calor

Cadena de producción de doblez del panel de la membrana del tubo de C a prueba de calor



 características (del Ⅰ)

  El dispositivo se proporciona a propósito abrió el molde ascendente y arriba/abajo del molde inferior. Cuál es muy conveniente para el pequeño sistema de curva del codo de R demoulding. El punto del control, el uso del codificador del pulso, velocidad dobla, presión del aumentador de presión con la válvula proporcional de la importación. Parámetros fijados por la pantalla táctil.

    propósito (del Ⅱ)

     El dispositivo se utiliza principalmente en el sobrecalentador, recalentador, proceso del sperpetuator del ahorrador de la caldera de gran capacidad de la central eléctrica.

     Los materiales del tubo de B son el acero de carbono (20G, SA210A, SA178C, etc.), acero de aleación a prueba de calor (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, etc.), acero inoxidable (SA213-TP304H, TP321H, TP347H, TP347HFG de grano fino fino) y así sucesivamente.

    Especificaciones del tubo de C: Diámetro exterior: Φ32 ~ Φ76

                                        Grueso: 3,5 ~ 14m m

    D la máquina se equipa de la cadena de producción del serpentuator

Ⅲ los requisitos técnicos y las especificaciones técnicas principales:

  (Ⅰ) los parámetros principales del doblador de impulso hidráulico del CNC:

    Un tubo fuera del diámetro: Φ32 ~ Φ76

    Grueso de B: 3,5 ~ 14.0m m

    Radio de curva de C: 32 ~ R250

    Radio de curva de D: Cuando ≥ 0,1, R/D de t/D = 1,2

    Ángulo de plegado de E: Ángulo de plegado del producto: ° 180

    Ángulo de curva disponible de la máquina de F: ° 195

    Precisión del ángulo de plegado de la máquina de G: ° del ± 0,1

    Velocidad de doblez de H: 1 ~ 4rpm, 4rpm de vuelta

    Instalo tubos el material: acero de carbono, acero poco aleado, acero de aleación a prueba de calor, acero inoxidable

    Longitud de J del tubo recto articulado: los 30m ~ los 90m

    Alimentación de K: El CNC de alimentación, que dan las direcciones mediante sistema del CNC de dobladora, cargando del doblador atormenta al aparato de alimentación. Longitud de alimentación de una época: el ≥ más grande 20 m (usando la alimentación de la rueda)

       una velocidad de alimentación: 40m/min ~ 0.5m/min ajustable

       exactitud de la alimentación de b: ± el 1mm/10m, longitud de la alimentación del NC de los metros de un time> 19 (la longitud de la abierto-alimentación)

    L sección recta mínima entre dos codos adyacentes: 100m m

    Momento de flexión de M: los 8t.m la capacidad de doblez más grande del tubo deben tomar la longitud de la fila del tubo del 19m y la longitud total de los factores de los 90m .etc en la consideración.

    Método de doblez de N: impulso frío

         una fuerza del título: 0 ~ 25t, sea ajustable a diverso ángulo de plegado y pre-seleccionado para resolver con diversos ángulos de un tubo

         movimiento de impulso de b: 700m m

         la abrazadera del aumentador de presión de c puede ser regulación del bloque-nivel. El modo de doblez se puede dividir en dos mitades para la ceremonia entera, la liquidación neta no debe ser menos de 80m m después de la separación. Trabaje a máquina la estructura de la cama del torno puede satisfacer proceso del serpentuator con más el ° de 180 o limpia varios diversos ángulos con un chorro de agua. La distancia entre el dispositivo de alimentación del CNC y el centro del tubo de doblez: ≤ 2,5 metros.

     Sistema de control de O: CNC

     Dirección de doblez de P: dé vuelta izquierdo o de giro a la derecha sin fuerza externa artificial para acabar un doblez de una sola vez.

     Q el control del mecanismo de la curva:

          a. la fila del tubo de la multi-cubierta de toda la información del dibujo podía ser entrada: por ejemplo el ángulo de plegado, longitud recta.

          b. toda la acción implicada doblando la producción puede ser controlada, incluyendo el retroceso-apagado con el pie, alimentación, afianzando con abrazadera, modo, doblez, impulsando y así sucesivamente. cuál podría conectar suavemente.

criterios de la evaluación del codo (del Ⅱ):

      Un roundness≤ el 10%

                                         Dmax-Dmin

           Redondez = 2x ------------------------------ el x100%

                                         Dmax + Dmin

         Donde: Dmax ----- el diámetro más grande de la curva, milímetro;

                      Dmin ----- el más de diámetro bajo en el avión transversal de Dmax; milímetro;

      B cualquier punto del diámetro mínimo Dmin de la curva calculado por la fórmula siguiente:

       ≥ 0.895Dw +0,233 t (grueso de Dmin de pared mínimo del t del tubo recto, Dw- fuera del diámetro nominal del tubo recto);

      C la curva R = 1.2D permite el departamento de reducción de la pared:

            Lateral a permitir el enrarecer: × del ≥ S del Sa (1-10%)

          Donde: grueso de pared lateral del Sa-codo;

                       S- del tubo radio recto realmente

      D el sistema tiene una función completa del autoexamen de la falta, que podría exhibir el código de falta y la situación de supervisar el I/0 del PLC.

      E toda la clase de objeto en la plataforma del dispositivo tiene el logotipo chino o logotipo del gráfico:

      F el equipo se debe actuar de dos maneras de la operación convertidas entre uno a.

        un semiautomático: este modo de operación puede alcanzar la operación gradual automáticamente.

        b manualmente: Cada acción se debe basar en el botón correspondiente.

     G el procedimiento debe tomar entrelazar necesario y la función común en la consideración para asegurar seguridad del operador y del equipo.

     Circuito neumático de H diseñado por la presión 4Kg/cm2

     I R = 40 ~ tubo del serpentuator 250 doblado automáticamente.

     El codo oval de J, la reducción no debe ser menos que los requisitos siguientes:



Radio de curva relativo	Elipticidad	Tarifa de reducción máxima
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
