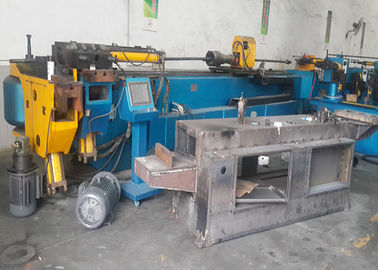

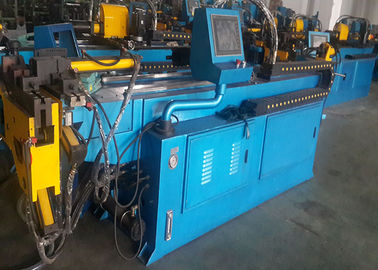

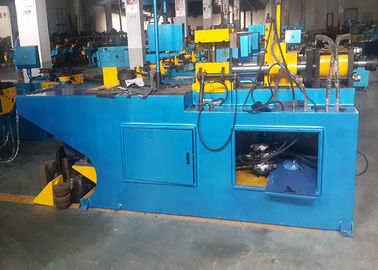

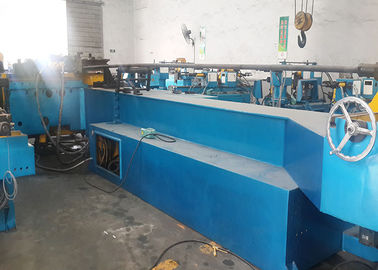

Rollo de acero inoxidable/dobladora R800, dobladora del tubo del tubo de escape





Detalles rápidos





Condición: Nuevo lugar del origen: Jiangsu China

Número de modelo: Tipo de la máquina de DW168WNC: Dobladora del tubo y del tubo

Materia prima: Poder del tubo: Hidráulico

Certificación: CE&ISO técnico: Doblez del frío y de la calefacción

Sistema de enfriamiento: servicios adicionales de la refrigeración por agua: Formación del final





Doblador hidráulico del tubo de la Solo-cabeza automática de DW168WNC



Parámetros técnicos:



capacidad de doblez del máximo	Φ168×15 A3
El radio de doblez máximo	R800
El radio de doblez máximo	190°
Exactitud de la esquina	±0.2°
Presión de sistema máxima	14Mkp
Bomba	PVL2-53-F-2R-L
El motor principal	22KW
Dimensiones totales	8000×2200×1700
Peso	15000kg
Aceite hidráulico	Aceite hidráulico antiusura 32# (invierno) Aceite hidráulico antiusura 46# (verano)



Características:



1. Visualización de texto, control del PLC, operación estable
2. diversas funciones con manual, automático, el semicírculo, el lleno-ciclo, el etc
3. Cinco clases de reglaje de ángulo, opciones múltiples
4. interruptor de pedal del móvil, con comienzo automático, la parada de emergencia, la parada de emergencia y la seguridad continua, alta
5. Un sistema de enfriamiento de la circulación, un funcionamiento más estable
6. el reemplazo del molde es simple y conveniente, facilite la producción flexible.
7. la cabeza, diseño compacto del brazo del codo proporciona el espacio de doblez del máximo





Introducción de los trabajos:



La máquina consiste en el mecanismo de transmisión principal, el cuerpo del mandril, el mecanismo de alimentación superior, el mecanismo de alimentación del clip, sistemas eléctricos y sistemas hydráulicos como sus componentes principales. Mientras que trabaja, la máquina es girada por una bomba impulsada por motor, para suministrar el aceite de la presión, así como las órdenes dadas del PLC para controlar cada válvula electromagnética dada vuelta por intervalos, de modo que cada cilindro tome medidas en un ciertos orden y regularidad para doblar los tubos.





Los componentes principales y componentes mecánicos importantes:



1 la máquina se hace principalmente de la estructura soldada con autógena de alta calidad de la placa de acero con de alta resistencia y tiesura.

2 que es la estructura principal friegan aherrumbrando se pinta con moho.

3 la pantalla táctil es un 10,4 adentro. pantalla de la alta tecnología Co., Ltd del origen de Taiwán

4 Adopts importaron el fabricante del programa del PLC del delta y las impulsiones del servo, los motores servos son de Mitsubishi de Japón y de delta de Taiwán, con la buenas precisión y larga vida compactas, altas.

5 interruptores y codificadores de proximidad son los OMRON de Japón, NEMICOM con funcionamiento estable.

La válvula de 6 bomba y electromagnéticos es de la marca famosa Asada hidráulico” y “hidráulico” del “amanecer de Taiwán, que tienen tener una representación visual clara para el nivel de aceite.





Funciones mecánicas principales:



1 la programación y las entradas se realizan directamente en la pantalla táctil interactiva, todos los mensajes se pueden exhibir en chino.

2 programas y datos tienen protección de contraseña.

3 de la esquina y servocontrol del motor de alimentación.

El sistema de control mecánico 4 ha procesado la función del autoexamen de la función y de la falta de cuenta.

La maquinaria 5 con la protección de la seguridad y la emergencia paran la protección.





Documentos e información al azar de la fábrica:



1 1 certificación de producto

2 instrucciones 1

            3 un sistema del anillo de la distribución

4 un sistema de la llave Allen.

5 dibujos del molde (proporcionados por el contrato).





Instalación, encargando, entrenando, servicio post-venta



1, instalación y aceptación

1,1 después de la maquinaria del lado de oferta a la demanda, la demanda es responsable de descargar la instalación.

           1,2 el proveedor es responsable de encargar mecánico.

el lado 1.3Demand debe aceptar la máquina después de que los especímenes de doblez según la petición de la demanda (conforme a los requisitos del contrato)

2, entrenando

Entrene a todos los trabajadores del ajuste, operadores, eléctrico de los trabajadores del mantenimiento (hidráulicos, neumáticos los personales del mantenimiento del sistema lubricante, electrónico y controlan personales de sistemas, programadores del CNC, al personal técnico), para asegurarse de los puede actuar, ajusta, repara, programando correctamente.

3, servicio.

3,1 calidad período de “tres garantías”: 12 meses forman la fecha que encarga de la aceptación de la demanda

3,2 durante el período de “tres garantías” de fracaso de equipo, el proveedor es gratis reparación responsable, piezas de recambio (a excepción de la demanda con violación de las reglas de daño accidental causadas).

3,3 la respuesta al proveedor para proporcionar los servicios requeridos por el comprador recibe el teléfono (fax) el día después de, en el plazo de 48 horas (excepto días de fiesta) enviadas a la escena de la demanda.
