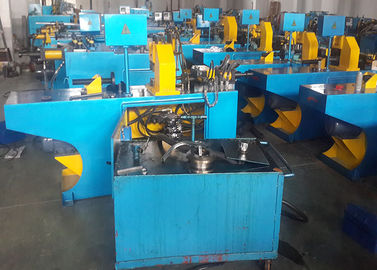

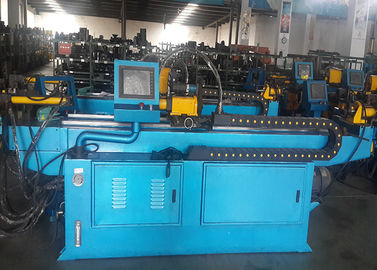

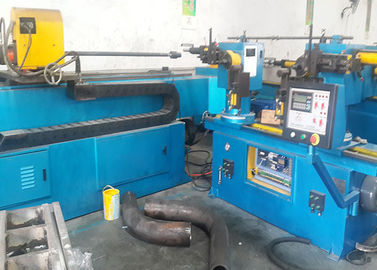

Control automático del Plc de la dobladora del tubo del CNC para el carbono/el acero inoxidable





Detalles rápidos



Condición: Nuevo lugar del origen: Jiangsu China

Número de modelo: Tipo de la máquina de DW168WNC: Dobladora del tubo y del tubo

Materia prima: Poder del tubo: Hidráulico

Certificación: CE&ISO técnico: Doblez del frío y de la calefacción

Sistema de enfriamiento: servicios adicionales de la refrigeración por agua: Formación del final





Descripción de producto:



El doblador automático del CNC se equipa del sistema del servocontrol del PLC del regulador de programación y condujo por el motor servo de gran eficacia y de alta precisión basado en el eje de la alimentación y el eje del cambio. Tiene el manual, el multi-ángulo semiautomático y modos de ángulo único, automáticos de la ejecución de prueba, de modo que sea muy fácil que el operador utilice las funciones potentes de este doblador. Puede ser actuado fácilmente a través de la pantalla táctil y del panel de control, cuyo la pantalla táctil puede almacenar sobre 500 grupos de datos del doblador. Mientras tanto, puede convertir X, Y, valores de la coordinada Z a Y, B, valores del trabajo de C. Cada programa puede incluir 20 diversos ángulos del doblador, así como el doblez se puede fijar con diversos valores de doblez de la velocidad. El doblador automático del CNC es en funcionamiento y amistoso fáciles en interfaz, así como ordenador que detecta automáticamente la situación y la advertencia entera, de modo que esté bien adaptado para el acero de carbono, el acero inoxidable, el latón, así como de uso general en tubo del aire acondicionado, tubo de escape de automóvil, tope de la motocicleta, tubos de caldera, el equipo de la aptitud, barandillas del acero inoxidable, cochecito de bebé y muebles del metal, etc. Además, continuaremos haciendo la innovación para dar un mejor servicio a todos los clientes.





Parámetros técnicos:



capacidad de doblez del máximo	Φ168×15 A3
El radio de doblez máximo	R800
El radio de doblez máximo	190°
Exactitud de la esquina	±0.2°
Presión de sistema máxima	14Mkp
Bomba	PVL2-53-F-2R-L
El motor principal	22KW
Dimensiones totales	8000×2200×1700
Peso	15000kg
Aceite hidráulico	Aceite hidráulico antiusura 32# (invierno) Aceite hidráulico antiusura 46# (verano)





Características:



1. Visualización de texto, control del PLC, operación estable
2. diversas funciones con manual, automático, el semicírculo, el lleno-ciclo, el etc
3. Cinco clases de reglaje de ángulo, opciones múltiples
4. interruptor de pedal del móvil, con comienzo automático, la parada de emergencia, la parada de emergencia y la seguridad continua, alta
5. Un sistema de enfriamiento de la circulación, un funcionamiento más estable
6. el reemplazo del molde es simple y conveniente, facilite la producción flexible.
7. la cabeza, diseño compacto del brazo del codo proporciona el espacio de doblez del máximo





Funciones mecánicas principales:



1 la programación y las entradas se realizan directamente en la pantalla táctil interactiva, todos los mensajes se pueden exhibir en chino.

2 programas y datos tienen protección de contraseña.

3 de la esquina y servocontrol del motor de alimentación.

El sistema de control mecánico 4 ha procesado la función del autoexamen de la función y de la falta de cuenta.

La maquinaria 5 con la protección de la seguridad y la emergencia paran la protección.





Instalación, encargando, entrenando, servicio post-venta



1, instalación y aceptación

1,1 después de la maquinaria del lado de oferta a la demanda, la demanda es responsable de descargar la instalación.

1,2 el proveedor es responsable de encargar mecánico.

el lado 1.3Demand debe aceptar la máquina después de que los especímenes de doblez según la petición de la demanda (conforme a los requisitos del contrato)

2, entrenando

Entrene a todos los trabajadores del ajuste, operadores, eléctrico de los trabajadores del mantenimiento (hidráulicos, neumáticos los personales del mantenimiento del sistema lubricante, electrónico y controlan personales de sistemas, programadores del CNC, al personal técnico), para asegurarse de los puede actuar, ajusta, repara, programando correctamente.

3, servicio.

3,1 calidad período de “tres garantías”: 12 meses forman la fecha que encarga de la aceptación de la demanda

3,2 durante el período de “tres garantías” de fracaso de equipo, el proveedor es gratis reparación responsable, piezas de recambio (a excepción de la demanda con violación de las reglas de daño accidental causadas).

3,3 la respuesta al proveedor para proporcionar los servicios requeridos por el comprador recibe el teléfono (fax) el día después de, en el plazo de 48 horas (excepto días de fiesta) enviadas a la escena de la demanda.
